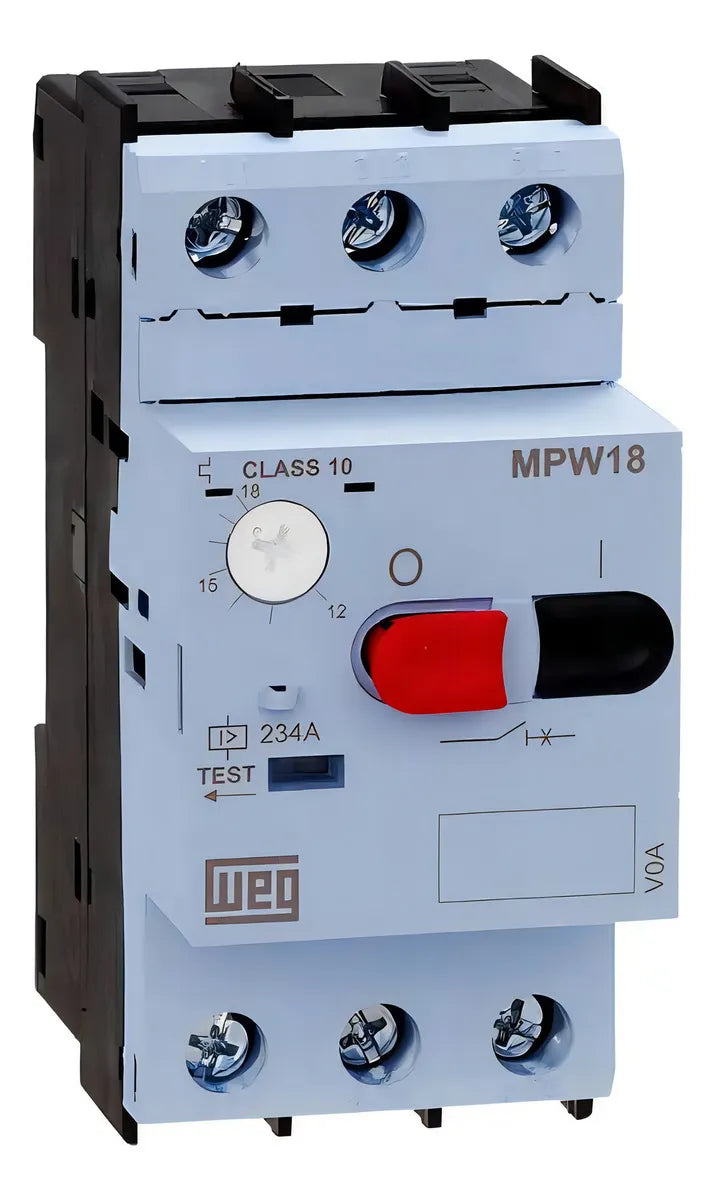

Disjuntor Motor Tripolar Termomagnético WEG MPW18-3-U001 0,63–1 A

Disjuntor Motor Tripolar Termomagnético WEG MPW18-3-U001 0,63–1 A

R$ 227,00
R$ 227,00
Promoção Esgotado
Pix à vista por R$ 204,30 10% OFF
ou 5x de R$ 45,40 sem juros

Estoque baixo: 6 restante(s)
Ver informações completas

Especificações

Marca WEG
Modelo MPW18-3-U001
Potência 6 W
Frequência 50/60Hz

Disjuntor Motor Tripolar Termomagnético WEG MPW18-3-U001 0,63–1 A

Disjuntor-Motor WEG MPW18-3-U001 (0,63–1 A) – Partida e Proteção (Tripolar)

O Disjuntor-Motor WEG MPW é uma solução compacta e robusta para partida e proteção de motores elétricos, combinando disparo térmico ajustável (sobrecarga) e disparo magnético calibrado (curto-circuito). Ideal para painéis que exigem confiabilidade, padronização e segurança operacional.

Destaques
  • Proteção completa: sobrecarga + curto-circuito
  • Disparo térmico ajustável com sensibilidade à falta de fase
  • Tripolar (3 polos) – aplicação em motores trifásicos
  • Alta capacidade de interrupção, adequado para ambientes com maior nível de curto
  • Fixação em trilho DIN 35 mm

Especificações técnicas

Identificação
Marca WEG
Família MPW
Modelo MPW18-3-U001
Código 12429317
Elétrica
Tensão máxima de operação 690 V
Corrente nominal de operação 1 A
Faixa de ajuste 0,63 – 1 A
Frequência 50/60 Hz
Proteção e desempenho
Tipo Disjuntor-motor termomagnético
Classe de disparo térmico Classe 10 (partidas até 10 s)
Disparo instantâneo (curva fixa) 13 A
Capacidade máxima de curto-circuito 220 V: 100 kA · 380 V: 100 kA · 440 V: 100 kA · 500 V: 100 kA · 690 V: 10 kA
Sensibilidade contra falta de fase Desarme em menos de 2 horas (condição informada: 2 polos com 15% de sobrecarga e 1 polo sem corrente)
Aplicação e montagem
Categoria de utilização AC-3 (motores “gaiola de esquilo”)
Número de polos 3 (tripolar)
Tipo de comando Botão
Terminais Parafusos / Fenda Phillips nº 2
Grau de proteção IP20
Fixação Trilho DIN 35 mm
Vida elétrica estimada 100.000 manobras
Dimensões (mm)
Largura 45
Altura 97
Profundidade 77

Recomenda-se selecionar a faixa de ajuste conforme a corrente nominal do motor e as condições de partida do sistema.
