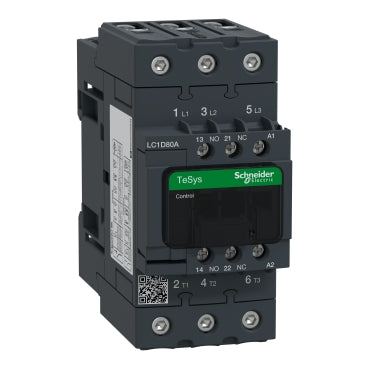

Contator Schneider Electric LC1d80am7 80a 220V

O Contator Schneider Electric TeSys D LC1D80AM7 é a solução robusta e confiável para o comando e manobra de motores trifásicos em painéis elétricos. Com montagem flexível e manutenção simplificada, este contator tripolar oferece performance consistente em ambientes industriais exigentes, garantindo arranque suave, controle preciso e longa vida útil.

Vantagens principais

• Capacidade de até 80 A (AC-3) para motores trifásicos, operando com tensões de até 690 V.
• Bobina de 220 VCA com frequência de 50/60 Hz, permitindo compatibilidade com redes padrão.
• Contato auxiliar integrado 1NA + 1NF (NF espelho), facilitando sinalização e intertravamentos sem componentes adicionais.
• Montagem versátil em trilho DIN (calha) ou fixação por parafuso, com largura compacta de 45 mm, ideal para painéis com espaço limitado.
• Dimensões e peso compactos (85 mm x 45 mm x 92 mm; 0,375 kg) que simplificam a integração em quadros elétricos.
• Classe de proteção IP20 na face frontal, oferecendo proteção eficiente contra poeira e danos causados pela operação normal.
• Aplicação prática: comando de motores e cargas resistivas, com confiabilidade para uso diário em automação.

Especificações técnicas essenciais

• Série: TeSys D (TeSys Deca) – LC1D80AM7
• Tipo: Contator de potência, tripolar (3P) com 3 contatos NA
• Contato auxiliar: 1NA + 1NF
• Corrente nominal (AC-3): 80 A (até 440 V < 60 °C)
• Corrente (AC-1): 93 A (até 440 V < 60 °C)
• Bobina: 220 VCA
Frequência: 50/60 Hz
• Tensão de operação (circuito de potência): ≤ 690 VCA (25/400 Hz) | ≤ 300 VCC
• Montagem: Trilho DIN (calha) ou fixação por parafuso
• Dimensões (L x A x P): 85 mm x 45 mm x 92 mm
• Peso: 0,375 kg
• Proteção: IP20 (face frontal)

Notas de uso e segurança

• Este Contator não inclui proteção contra sobrecarga. Recomendamos a utilização em conjunto com um relé térmico ou disjuntor-motor adequado à aplicação para proteger o motor e o circuito.
• Ideal para painéis elétricos onde haja necessidade de comutação simples e confiável de motores com comutação de cargas resistivas, proporcionando comando rápido e indução estável.

Quem deve considerar este contator

• Engenheiros e técnicos de automação que precisam de uma solução de comando de motores com dimensions compactas e montagem flexível.
• Instaladores de painéis elétricos que buscam simplificar a fiação graças ao contato auxiliar integrado e à possibilidade de montagem em trilho DIN.
• Projetos que exigem operação confiável em redes até 690 V e frequências padrão de 50/60 Hz.

Por que este modelo se destaca

• Conjunto tripolar com ajuste de sinalização via contato auxiliar integrada facilita intertravamento e monitorização sem componentes adicionais.
• Compacidade (45 mm de largura) combina com layout de painéis mais densos, sem comprometer a capacidade de carga.
• Confiabilidade comprovada da linha TeSys D, conhecida pela longevidade em aplicações industriais de comando de motores.

Informação adicional de compra

• Garantia: 3 meses.
• Referência: LC1D80AM7 – Contator de potência tripolar, 80 A, bobina 220 VCA, 1NA + 1NF.
